锻钢内螺纹-承插焊接闸阀

产品中心 > 锻钢阀系列 > 锻钢内螺纹-承插焊接闸阀

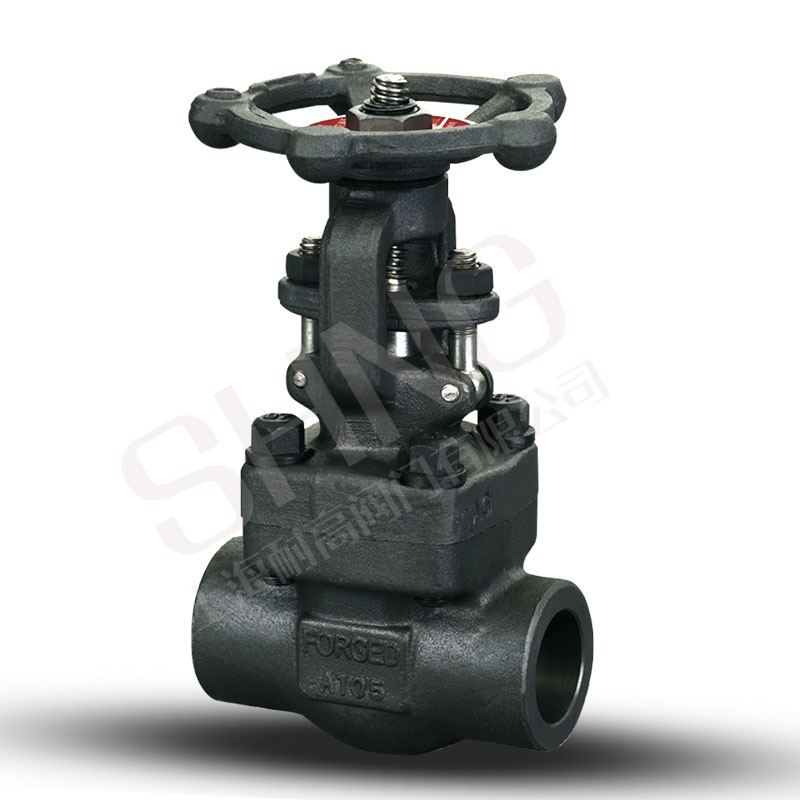

锻钢内螺纹-承插焊接闸阀

产品型号:Z11Y.Z61Y
公称通径:NPS3/8"~2"
公称压力:Class150-800LB
适用介质:水、蒸汽、油品等
适用温度:-29℃~550℃
主要材质:A105、A182F22、A1 82 F304(L)、A182 F316(L)
制标准:API 602、BS5352、ANSI B16.34
试验与验收:API 598
标识标准:MSS SP-25
分享到:

      锻钢闸阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。


标准材质细表

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304L

F316L

1

阀体

A105

A182 F22

A182F 304L

A182 F316L

2

阀座

A276 420

A276 304

A276 304L

A276 316L

3

闸板

A182F 430&410

A182 F304

A182F 304L

A182 F316L

4

阀杆

A182 F6

A182 F304

A182F 304L

A182 F316L

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A276 F304

A276F 304L

A276 F316L

7

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

销钉

A276420

A276 304

9

填料压套

A276410

A182F 304L

A182F F316L

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F11

A182F 304L

A182F 316L

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

垫片

A473431


18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃~425℃

-29℃~550℃

-29℃~200℃


主要连接尺寸及重量

NPS

缩径

3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"


全径


3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"

L

79

79

92

111

120

120

140

178

H开

158

158

169

197

236

246

283

330

W

100

100

100

125

160

160

180

200

重量

螺栓式

2.1

2.0

2.3

4.3

5.9

6.9

11.1

15.2

焊接式

1.8

1.7

2.0

3.8

5.1

6.1

10.2

14.2
